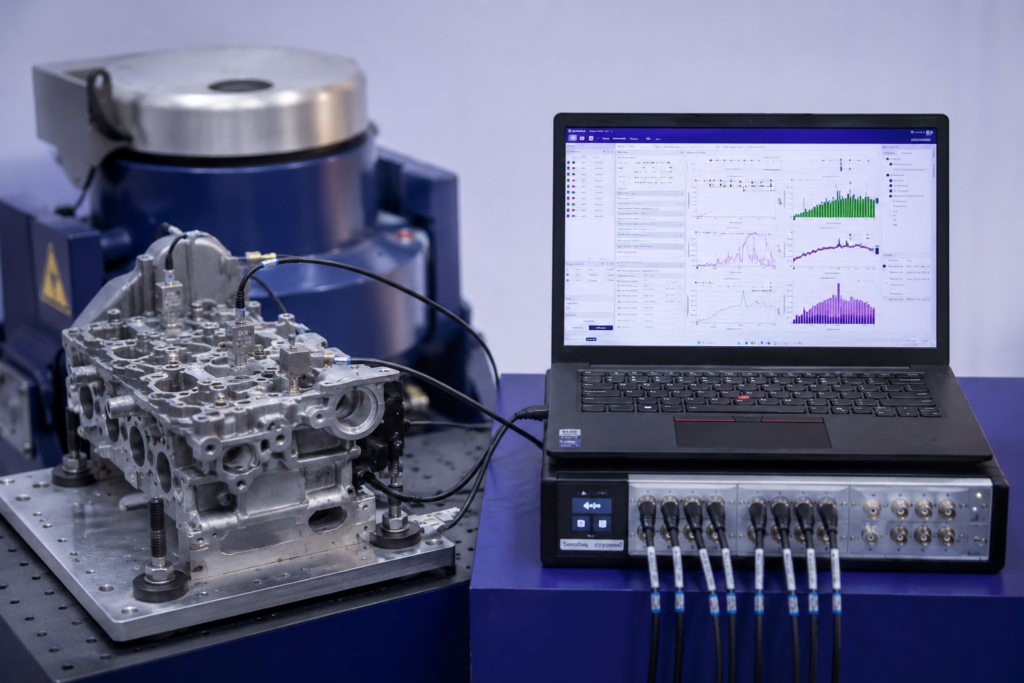

Das DAQ-System eignet sich für akustische Messungen, NVH-Prüfungen und Schwingungsanalysen. Es vereint Energieversorgung, Taktsynchronisierung, lokale Speicherung und Netzwerkkommunikation in einer Plattform und kann je nach Messaufgabe vom kompakten Tischaufbau bis zum verteilten System mit über 1000 Kanälen skaliert werden.

Ein Traum, der Realität wurde? Eindeutig JA.

Passend zur Hardware SonoDAQ gibt es eine Software namens OpenTest. Die entsprechende Schnittstelle ist – wie der Name schon sagt – offen. Das heißt, dass Sie das CRY5820 SonoDAQ Pro auch an eine andere Software anschließen können wie z. B. an jene von National Instruments, Matlab etc. Sie können sich mit Python Script auch selbst eine Software schreiben, die Sie dann mit der Hardware von CRYSOUND verknüpfen.

Kern des SonoDAQ ist ein modularer Mainframe mit 4 bis 24 Kanälen pro Einheit. Über Daisy-Chain-, Stern- oder Hybrid-Topologien können Sie mehrere Geräte zu Messsystemen mit mehr als 1000 Kanälen ausbauen. Jeder Steckplatz unterstützt dabei unabhängige Abtastraten, sodass kleine Laboraufbauten, Prüfstandsversuche und umfangreiche Gesamtfahrzeugmessungen ohne grundlegende Änderung des Workflows abgebildet werden können.

Für verteilte Messungen bietet SonoDAQ Pro eine Synchronisierung auf Nanosekunden-Niveau. Über IEEE 1588 PTP oder GPS wird ein Mainframe-zu-Mainframe-Skew von ≤ 100 ns erreicht.

Was Sie mit dem SonoDAQ alles machen können:

Ordnungsanalysen, Schallleistung und präzise NVH-Untersuchungen, bei denen zeitliche Drift unmittelbar in die Ergebnisqualität eingreift, sind die zentralen Einsatzgebiete.

Die Signalvielfalt erfasst neben Geräusch- und Vibrationssignalen Dehnungsmessstreifen, Thermoelemente, Ladungseingänge sowie Spannungs- und Stromsignale in einem System. Die Analog-Input-Module bieten 32-bit Auflösung, 204,8 kHz Abtastrate, 160 dB Dynamikbereich und IEPE-Versorgung; ergänzend stehen Analog-Output-Module mit 192 kHz, 32-bit Auflösung, Class-D-Verstärker und Impedanzmessung zur Verfügung.

Das Konzept geht so weit, dass sowohl stationäre Prüfstände als auch längere Feldmessungen mit derselben Plattform bedient werden können. Der SonoDAQ kombiniert DC-, PoE++- und Batteriebetrieb, lokale Speicherung über 256 GB microSD (optional bis 2 TB) sowie WiFi, Ethernet, USB-C und CAN FD. Mit einem lüfterlosen Gehäuse mit Aluminiumlegierung, einer Carbon-Faser-Struktur, dem IP43-Schutz und einem Temperaturbereich von -10 °C bis +50 °C ist die Lösung sowohl für den Labor- als auch den Feldeinsatz ideal.
